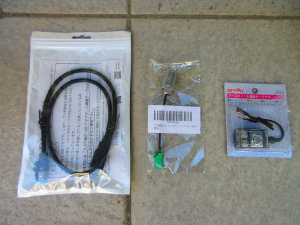

・スズキ用 純正USB端子専用USBケーブル(99000-79AW3 同等品)
ナビ側のUSBをタイプAに変換するケーブル

・GPSアンテナ変換 パイオニア GT5 → GT16
車載GPSをカロッツェリアナビに接続のためGPS端子をGT5→GT16に変換

・エーモン アースポイント増設ターミナル
アースを一つにまとめる

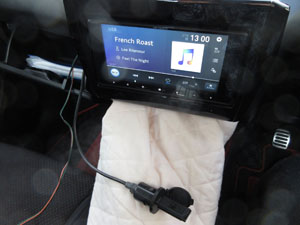

スズキ用 純正USB端子専用USBケーブルでUSBソケットを接続して動作確認しました。

再生できました。

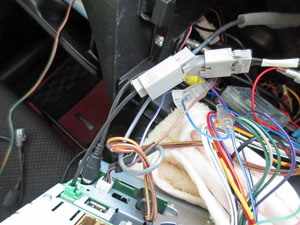

GPSアンテナ変換で元から付いているGPSを接続します。

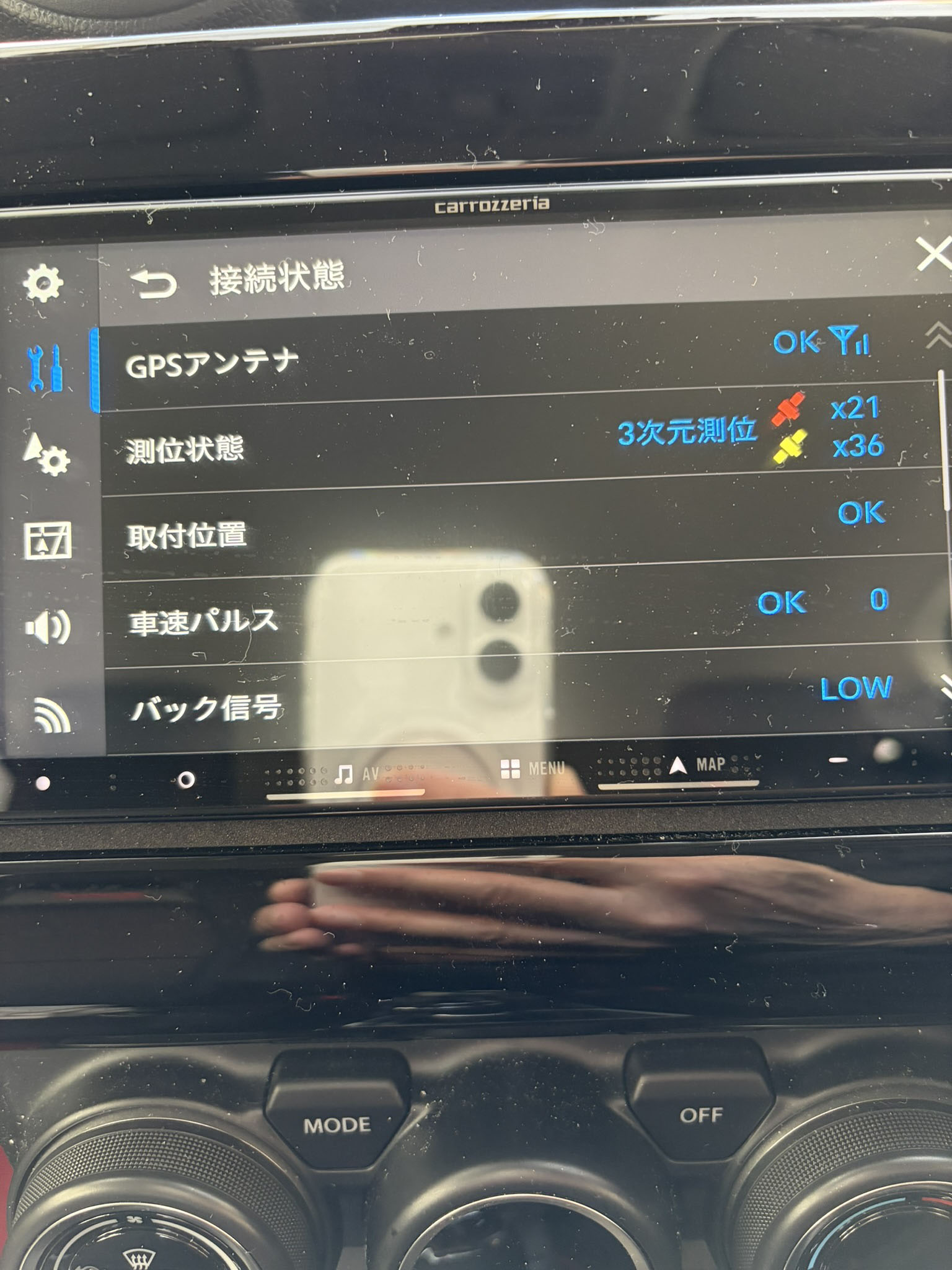

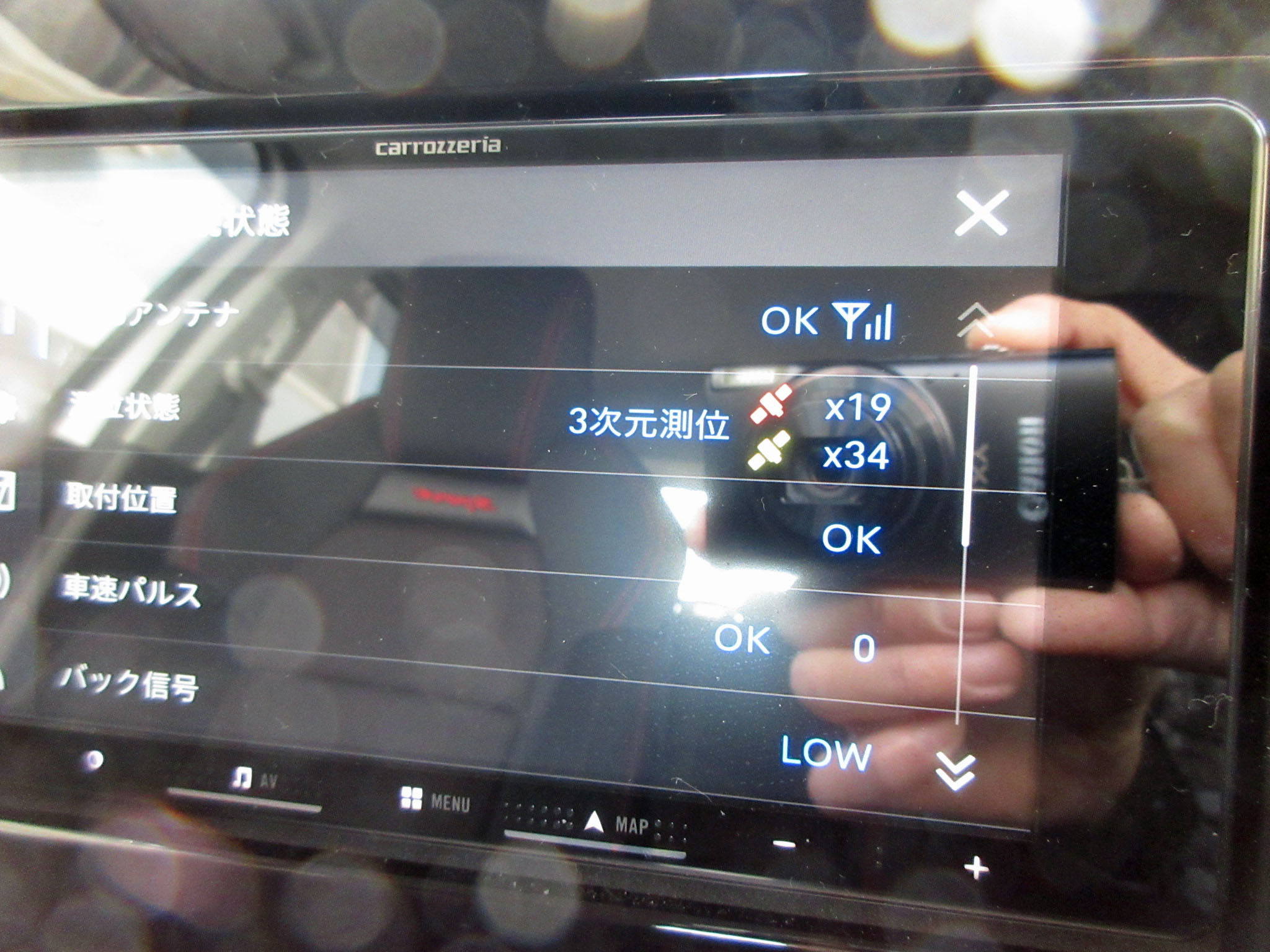

GPSアンテナOKです。

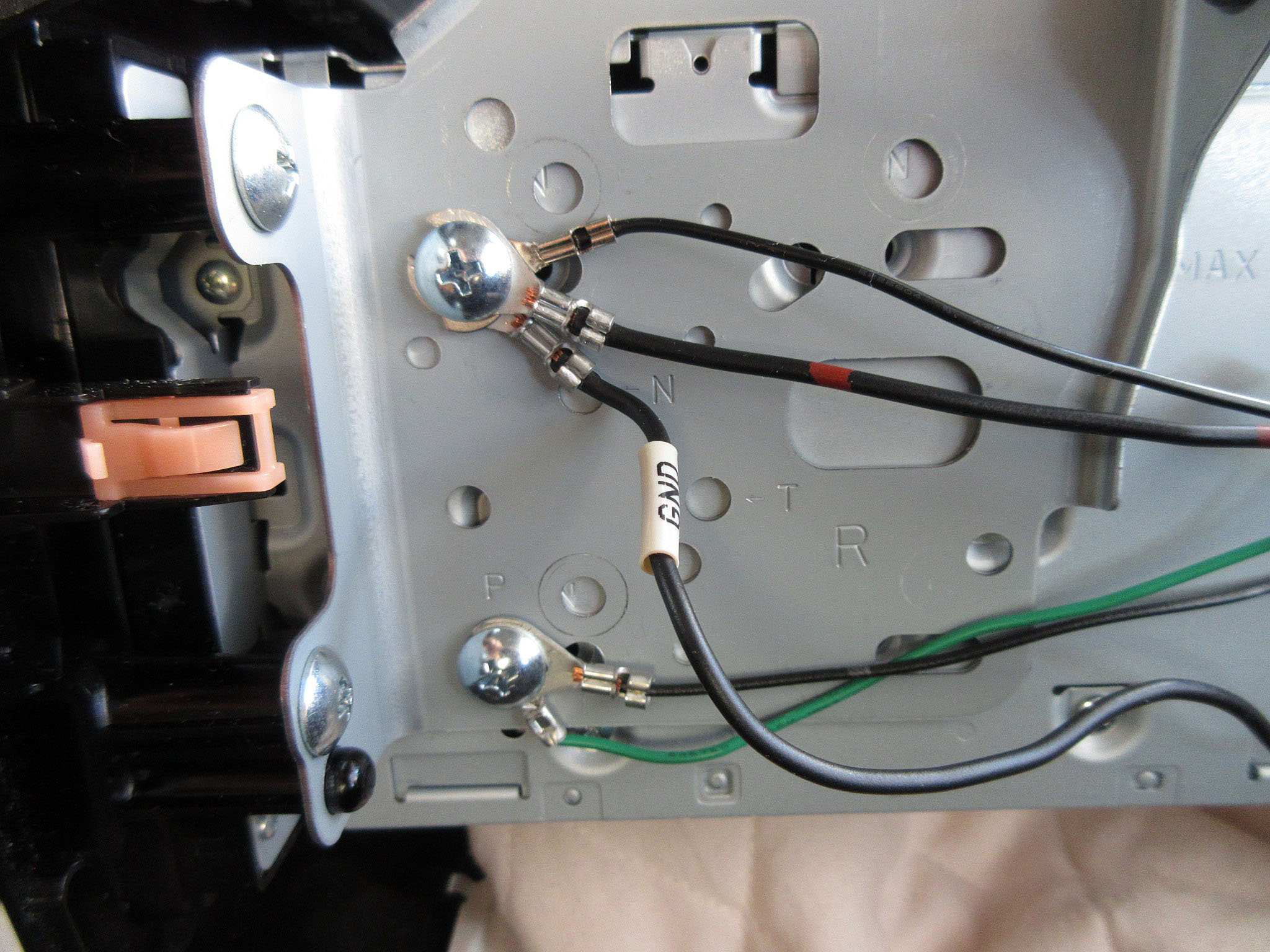

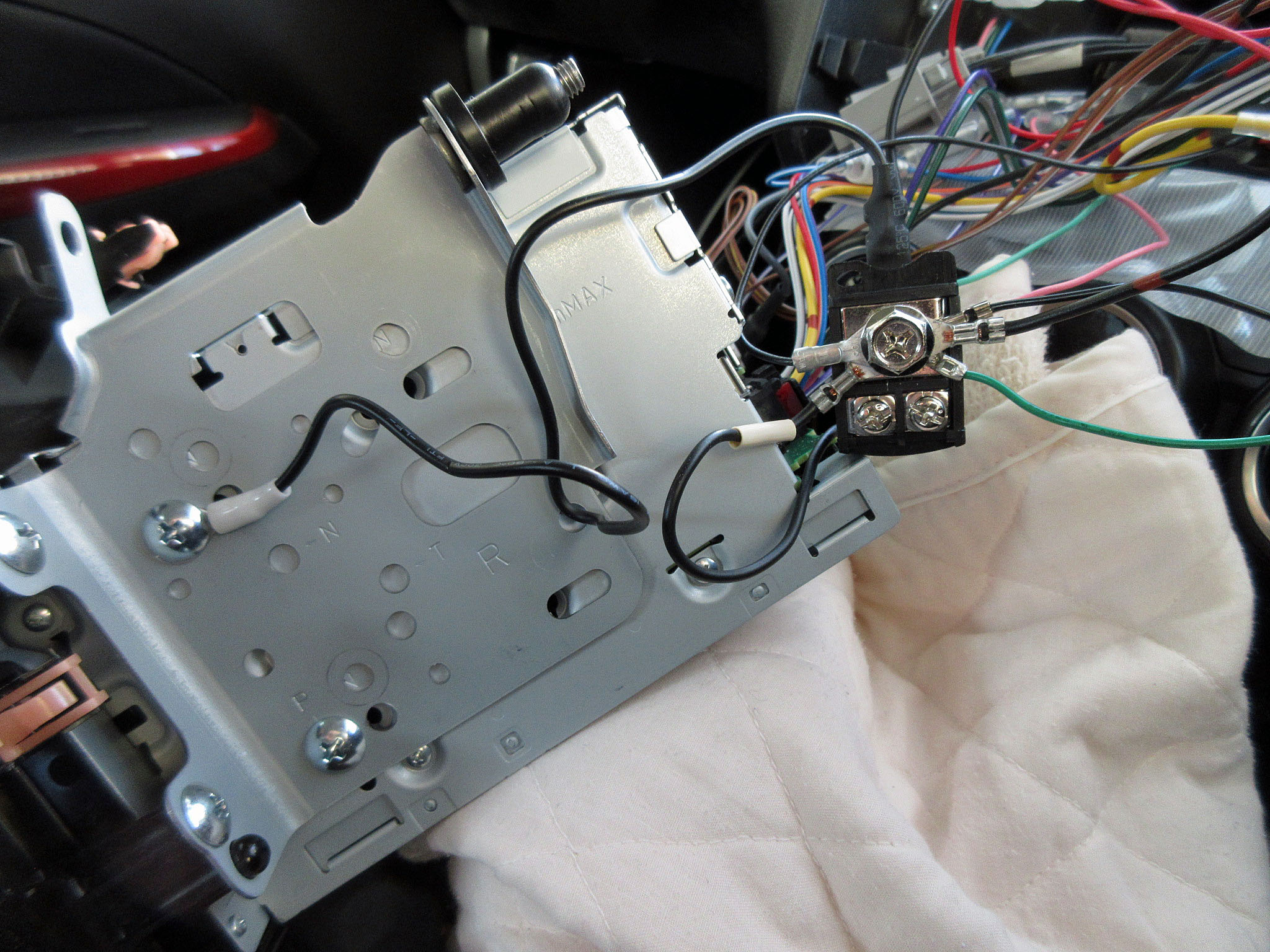

アース線だらけです。

・ナビ本体
・ドライブレコーダー
・ETC
・全方位モニター用アダプター
・サイドブレーキ

すっきりしました。

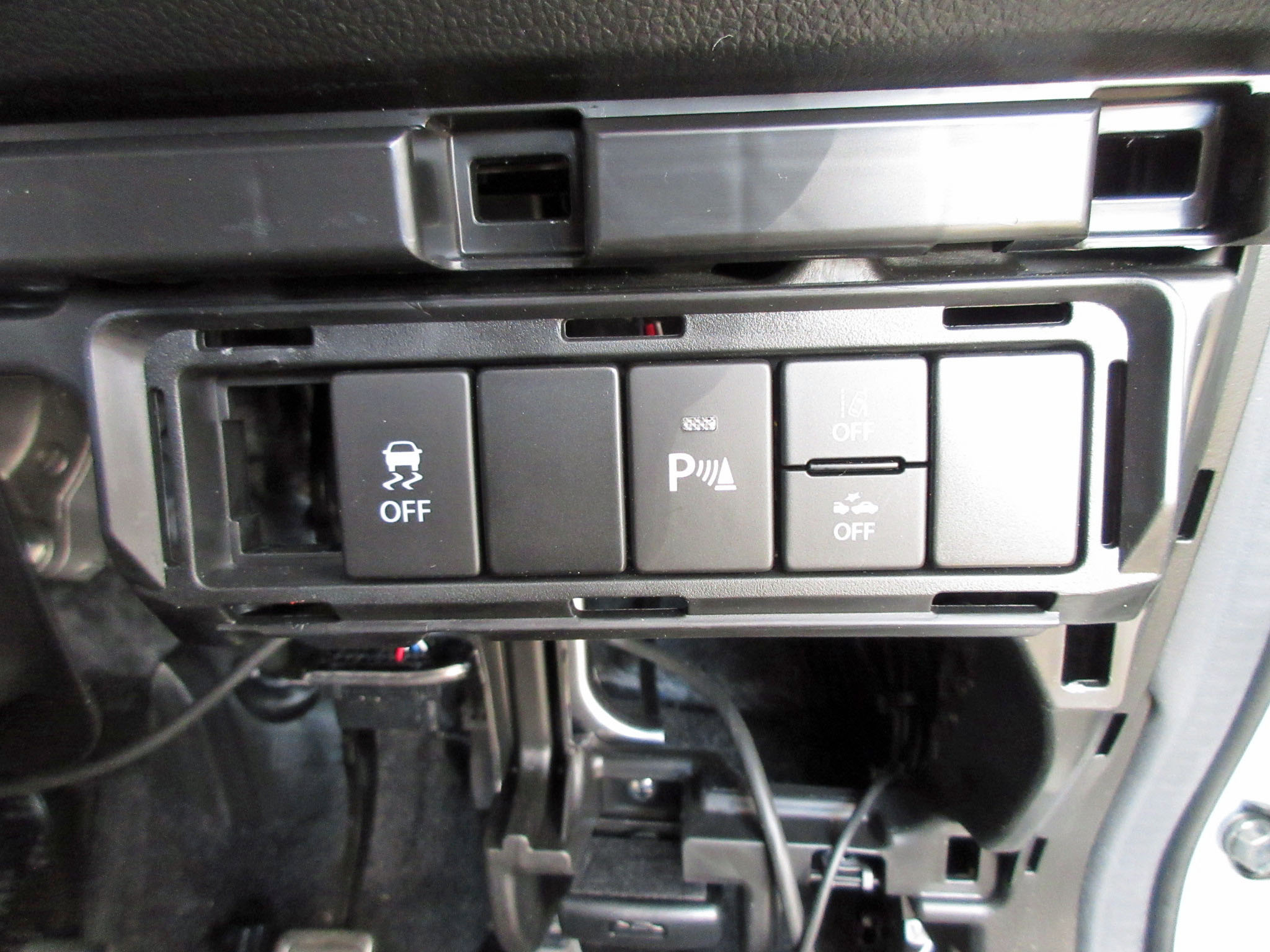

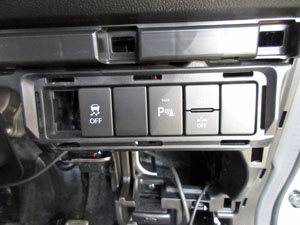

ハンドル下のカバーを外し右側にあるスイッチ類の空いている部分に全方位モニター用アダプターのスイッチを取り付けます。

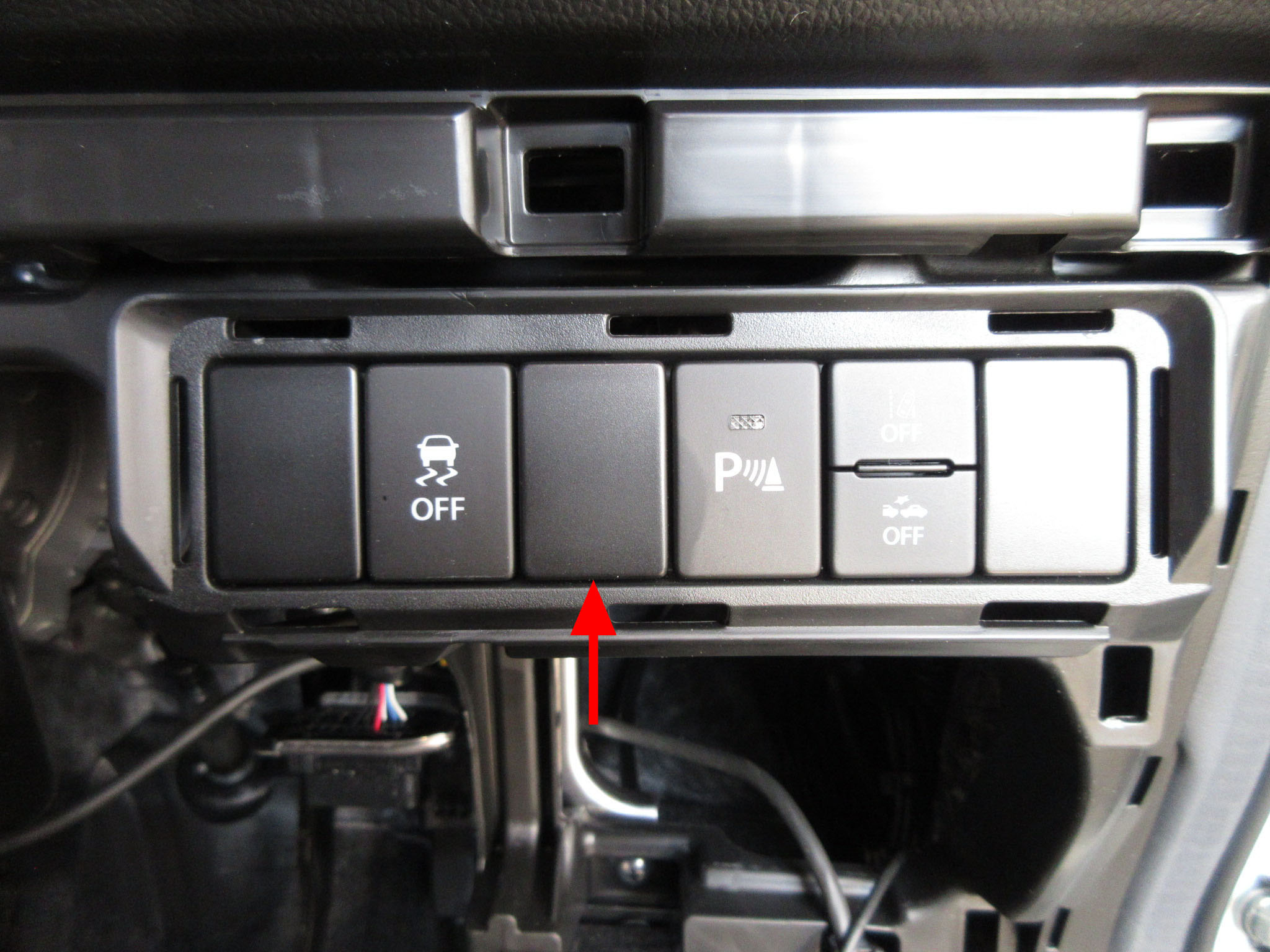

赤矢印の部分左から3番目は何も接続されていないコネクターがありました。

裏側の上下に引っかかる部分がありその部分を押しながら手前に外します。
左側から外すほうがやりやすいです。

一度全部外して入れ替えました。

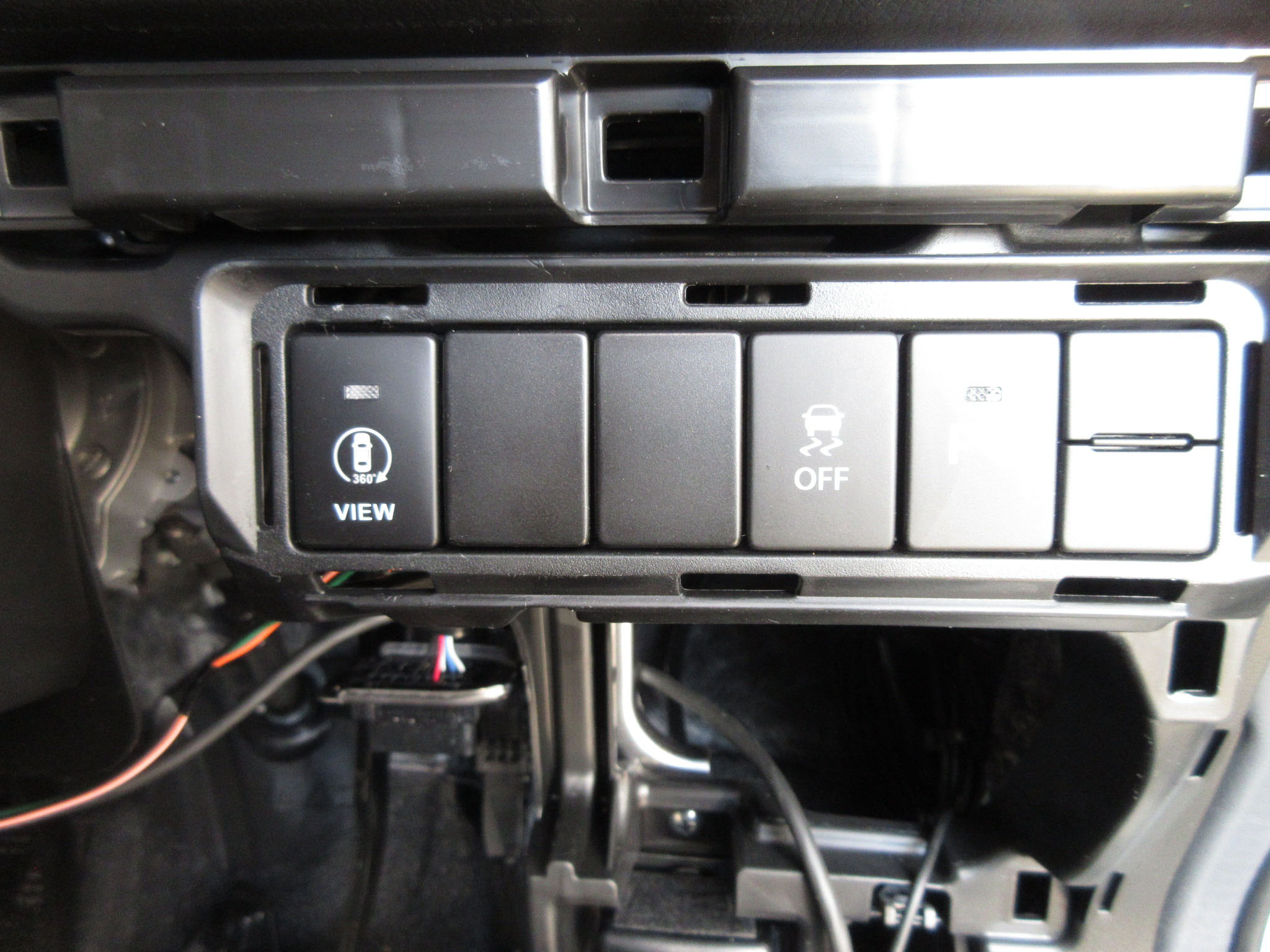

全方位モニターのスイッチは一番左に付けました。

この位置であれば見なくても操作できます。

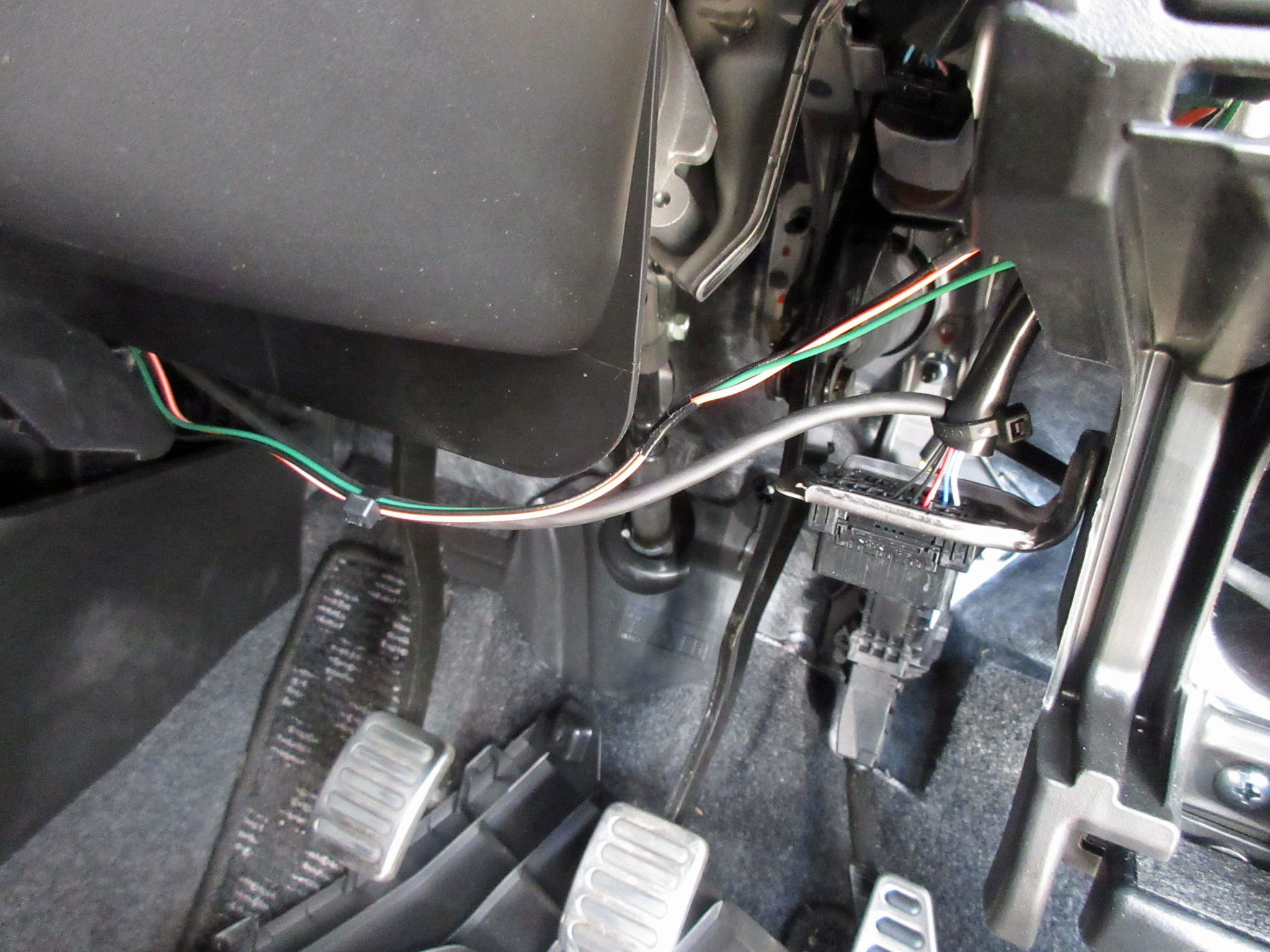

全方位モニタースイッチの配線は落ちてこないようにETCの配線に束ねました。

マイクはここにとりつけました。

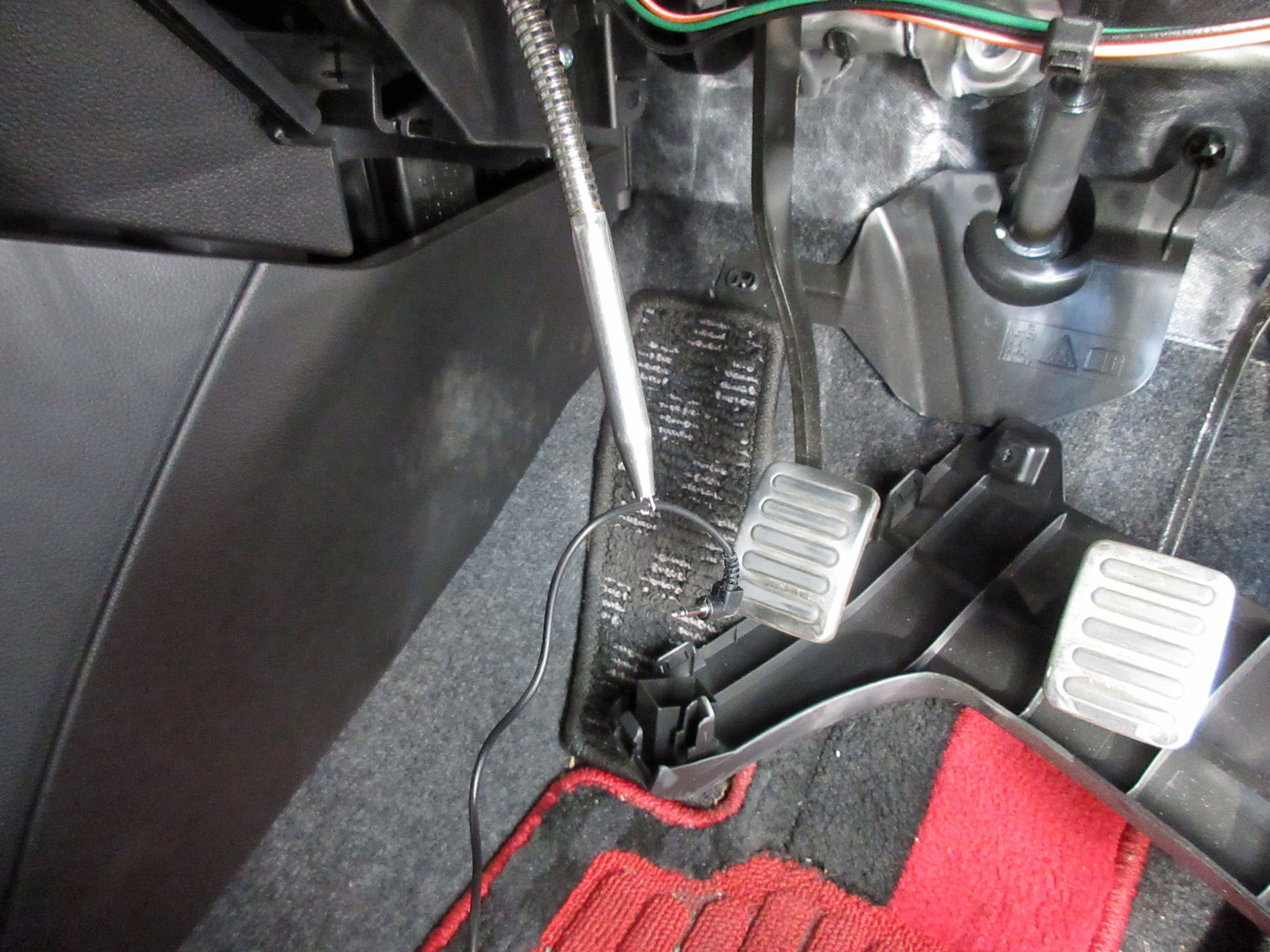

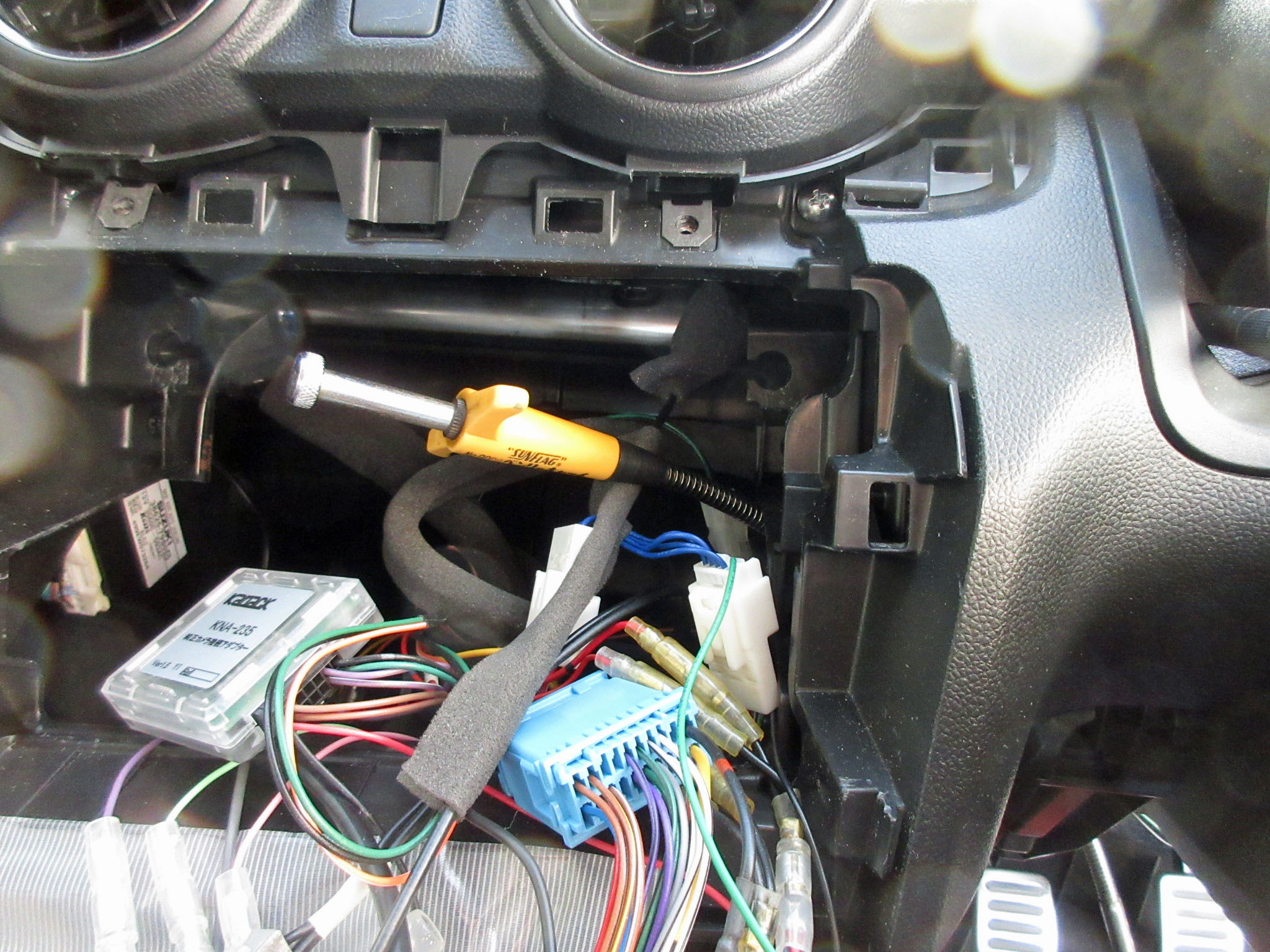

マイクの配線をナビ裏に通すためセンタークラスターからピックアップツールを使いました。

マイクの配線を掴みます。

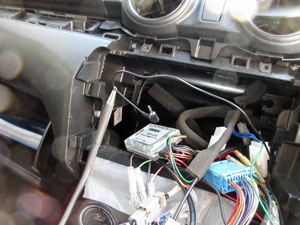

ナビ裏に通しました。

完成しました。

パネルはまだ何があるかわからないので外したままにします。
